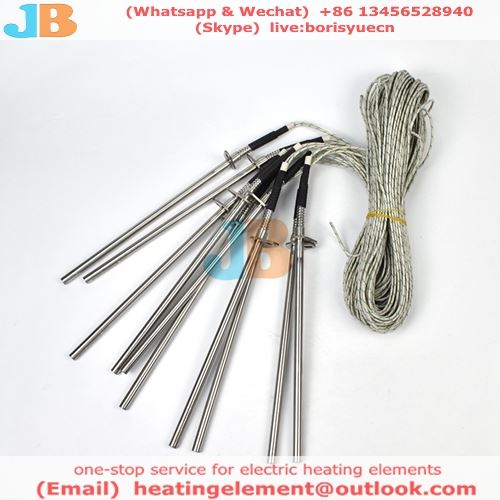

Zdá sa, že jednoramenná vykurovacia trubica s termočlánkom sa nelíši od bežnej vykurovacej trubice, okrem toho, že v káblovom porte je viac drôtov a okrem káblov s vysokou teplotou je aj viac termočlánkových vodičov. Vo výrobnom procese vykurovacej trubice s jednou hlavou sú dve elektródy termočlánku zložené z dvoch rôznych vodivých materiálov. Keď je teplotný rozdiel medzi meracím terminálom a referenčným terminálom, generuje sa termoelektrický potenciál a pracovný prístroj zobrazí termoelektrický potenciál. Zodpovedajúca hodnota teploty, aby mohla hrať úlohu pri snímaní teploty. Spárovaný termočlánok je spravidla termočlánok typu K alebo J. Či už si vyberiete termočlánok typu K alebo termočlánok typu J, spravidla to závisí od rozsahu detekčnej teploty požadovanej zákazníkom. Detekčná teplota termočlánku typu K je spravidla 0 ° C-1250 ° C, zatiaľ čo teplota detegovaná termočlánkom typu J je obvykle 0 ° C-750 ° C.
Vodotesná vykurovacia rúrka v tvare U Vodotesná vykurovacia rúrka v tvare U
Vlastnosti jednoramennej vykurovacej trubice s termočlánkom:
Pri rýchlom zahrievaní má pracovná teplota&450 ° C. Použitie: lisovačka plastov, zostava znižujúca tlak C02, stroj na výrobu cigariet, rýchlo zatavovací stroj, farmaceutické stroje atď. Napätie: 12-250 V, výkon: 8-20 W/cm2 (účinná plocha vykurovacej plochy) Odporúčané špecifikácie: 6 × 20 × 40 - 100.
Princíp výberu jednoramennej vykurovacej trubice s termočlánkom:
Teplotná odolnosť a odolnosť proti korózii: Na nízkoteplotné rúrky sa spravidla používajú rúry BUNDY, hliníkové a medené. Rúry pre vysoké teploty sú spravidla rúrky z nehrdzavejúcej ocele a rúry Ingle. V prípade vážnej kvality vody je možné použiť teflónové elektrické vykurovacie rúrky a úpravy povlaku z nehrdzavejúcej ocele. Ohrievač. Elektrickú vykurovaciu trubicu z nehrdzavejúcej ocele plus povrchovej úpravy je možné použiť v podmienkach zlej kvality vody. Elektrická vykurovacia trubica Ingle 840 môže mať dobrú oxidačnú odolnosť a dobrú odolnosť proti korózii pri vysokých teplotných pracovných podmienkach. Kódové rúrky všeobecného Ingle Všetky sú nahradené domácimi materiálmi 2520 a majú rovnaký účinok.
Index výkonu jednoramennej vykurovacej trubice s termočlánkom:
1. Čas zahrievania: Pri skúšobnom napätí by čas, počas ktorého by mal komponent stúpnuť z teploty okolia na testovaciu teplotu, nemal presiahnuť 15 minút;
2. Odchýlka menovitého výkonu: Za podmienky dostatočného zahriatia by odchýlka menovitého výkonu komponentu nemala prekročiť nižšie uvedený rozsah. Pre komponenty s menovitým výkonom menším alebo rovným 100 W: ± 10 %. Pri komponentoch s menovitým výkonom vyšším ako 100 W je to +5 % ～ -10 % alebo 10 W, podľa toho, čo je vyššie;
3. Izolačný odpor: Izolačný odpor za studena by počas inšpekcie vo výrobnom závode nemal byť menší ako 50 MΩ;
Návrh a prispôsobenie vykurovacej trubice s jednou hlavou termočlánkom:
1. Napätie a výkon.
2. Veľkosť priemeru potrubia: 5,5-30 mm podľa požiadaviek zákazníka. Veľkosť závitu je prispôsobená priemeru rúrky.
3. Dĺžka telesa trubice: neštandardné prispôsobenie (minimálne 30 mm).
4. Výber termočlánku: spravidla termočlánok typu K alebo J (výber termočlánku typu K alebo termočlánku typu J je spravidla určený rozsahom detekčnej teploty požadovanej zákazníkom. Vo všeobecnosti je detekčná teplota typu K termočlánok má teplotu 0-1250 ° C, zatiaľ čo teplota zistená termočlánkom typu J je spravidla 0-750 ° C.)
5. Materiál elektrickej vykurovacej trubice: Hlavnými materiálmi sú uhlíková oceľ 10#, SUS304, SUS321, SUS316L, nehrdzavejúca oceľ s povrchovou úpravou (úprava vodným kameňom), SUS310S (bežný názov: 2520), titánová trubica atď.
6. Voľba vykurovacieho drôtu: spravidla železo-chróm-hliníkový drôt (Peking Shougang), nikel-chrómový drôt (spravidla odporový drôt H140, 2080 atď.). Výber týchto dvoch závisí od pracovného prostredia zákazníka (GG) #39 (teplota a vibrácie).
7. Ostatné: pracovné prostredie, koncovka alebo dĺžka prívodu (normálna: 200 mm), či sa má nainštalovať závit (veľkosť závitu), priemer a dĺžka kovovej hadice atď.
Vyššie uvedené je stručný úvod k jednoramennej vykurovacej trubici s termočlánkom, neštandardné prispôsobenie, ak máte technické konzultácie, môžete zavolať na konzultáciu
